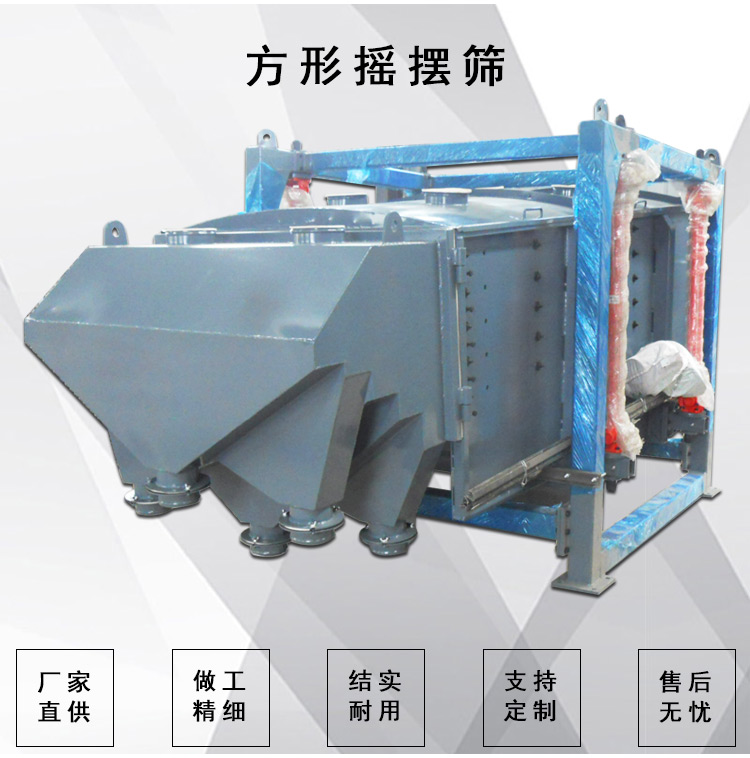

方形搖擺篩

時間：2021-07-17 15:38 來源：多而夫振動設備作者：小馬

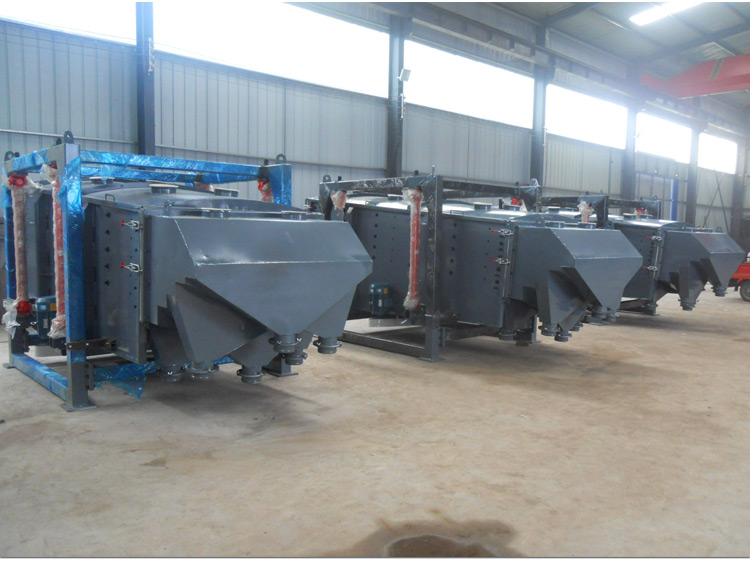

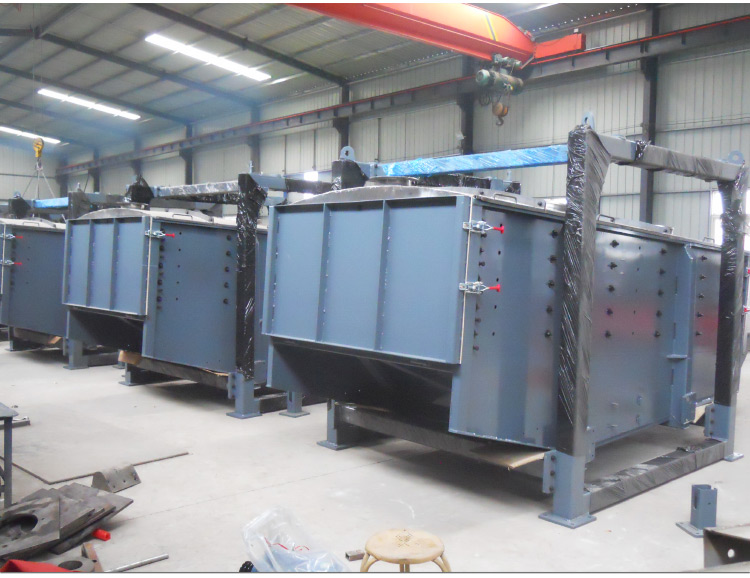

方形搖擺篩介紹：

方形搖擺篩又叫做往復篩、往復式振動篩等，是一種新型的篩分設備。單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降，方形搖擺篩是針對上述問題而專門設計的一種具有高精度、大產量的振動篩分設備。通過方形搖擺篩將振動器發生振動加搖擺運動，傳至篩面。從而使物料在篩機前部迅速分散,從而達到高效篩分之目的。廣泛用于化工、冶金、礦業、飼料業、食品等多個行業。尤其適用于重堿、食鹽、樹脂、復合肥、大小顆粒尿素、飼料、還原鐵粉、氧化鋯、陶粒、重晶石等的分級或除雜。

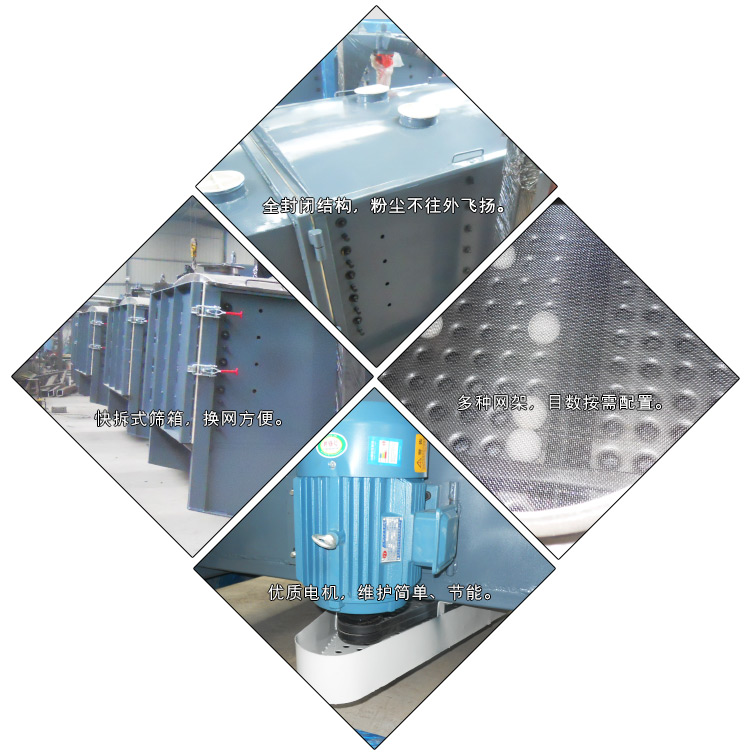

方形搖擺篩特點：

1、全封閉的結構,粉塵不飛揚,采用偏重平衡,使篩機振動小、噪音低。符合環境環保要求。

2、組合圓周、橢圓、直線三種運動方式，篩分效果好。適合多種物料篩分。

3、配備自動張緊和自動清潔的安裝篩網系統，使篩網利用率高，壽命長、換網結構簡便快捷。

4、加強型機座，保證設備運轉情況更平衡，亦可根據實際場地情況使用吊掛式結構滿足客戶改造需要。

5、方形振動篩的物料在篩面上產生螺旋運動，與網面接觸時間長而且物料始終在網面上滾動，不破壞物料的原有結構，透篩幾率大篩分效果好，產量大，篩分精度高，適合多種物料的篩分和篩選。

方形搖擺篩工作原理：

從方形振動篩篩機搖動體及篩箱運動軌跡中來看，振動篩其驅動裝置所產生的振動力是繞定軸方向的，呈現規律變化的慣性力，其本質主要是由偏心輪定州轉動所形成的往復慣性力。根據方形振動篩的結構特點以及工作原理，其篩面一般是水平或者微傾斜布置?；匦Y的工作原理為，篩機起動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，然后完成篩分工作。

方形搖擺篩是由進出料口篩網篩箱、振動源及減震器三大部件構成。機座與篩箱連接有4-6組軟橡膠減震器上下固定，開機即產生離心力，振幅有偏心塊、減震器對應控制，從而達到需要的好工作性能，使物料有一個拋震和松動的過篩過程。廣泛適用于制藥、食品、化工、冶金、電子等行業篩選的理想設備。物料在篩面上產生螺旋運動，與網面接觸時間長而且物料始終在網面上滾動，不破壞物料的原有結構，透篩幾率大篩分效果好，產量較大，篩分精度高，適合多種物料的篩分和篩選。從篩機搖動體即篩箱運動軌跡來看，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°-5°）。搖擺篩的工作原理為：篩機啟動后，篩機搖動體即篩箱在慣性力的作用下做前后往復運動，篩箱帶動篩面做周期性搖動，從而使篩面上的物料隨篩箱一同做定向跳躍式運動，期間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料款排出，完成篩分工作。

從方形搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動估計及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。同樣或相近的配置，方形搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率，其本質是，該機型可人為的控制物料在篩面上運動軌跡和滯留時間，即在有限空間，由于物料的運動軌跡為速度和加速度均為變化非線性曲線，所以，物料與篩面有更多接觸幾率，當然也就增加了透篩率。

相對旋振篩、直線篩等傳統篩分設備可以達到高達5倍的單位面積產出，有效到6級分離，篩分精度高達90%-95%，使用硅橡膠球、超聲波等有效清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4.5倍，篩分零件壽命提高而維護減少；噪聲＜75分貝。優化重理均衡，地基動態負荷低。
