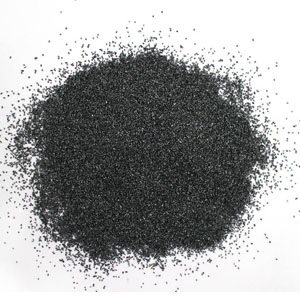

? ? ? ? 超聲波振動篩在碳化硅的分級常見的設備。一般用于100目-635目的碳化硅粉末。碳化硅(SiC)又名金剛砂，是用石英砂、石油焦(或煤焦)、木屑(生產綠色碳化硅時需要加食鹽)等原料通過電阻爐高溫冶煉而成。碳化硅在大自然也存在罕見的礦物，莫桑石。 碳化硅又稱碳硅石。在當代C、N、B等非氧化物高技術耐火原料中，碳化硅為應用最廣泛、最經濟的一種，可以稱為金鋼砂或耐火砂。 目前中國工業生產的碳化硅分為黑色碳化硅和綠色碳化硅兩種，均為六方晶體，比重為3.20~3.25，顯微硬度為2840~3320kg/mm2。碳化硅一般使用超聲波振動篩進行篩選。

? ? ? ? 碳化硅(SiC)因其很大的硬度而成為一種重要的磨料，但其應用范圍卻超過一般的磨料。例如，它所具有的耐高溫性、導熱性而成為隧道窯或梭式窯的首選窯具材料之一，它所具有的導電性使其成為一種重要的電加熱元件等。制備SiC制品首先要制備SiC冶煉塊[或稱:SiC顆粒料，因含有C且超硬，因此SiC顆粒料曾被稱為:金剛砂。但要注意:它與天然金剛砂(也稱:石榴子石)的成分不同。在工業生產中，SiC冶煉塊通常以石英、石油焦等為原料，輔助回收料、乏料，經過粉磨等工序調配成為配比合理與粒度合適的爐料(為了調節爐料的透氣性需要加入適量的木屑，制備綠碳化硅時還要添加適量食鹽)經高溫制備而成。高溫制備SiC冶煉塊的熱工設備是專用的碳化硅電爐，其結構由爐底、內面鑲有電極的端墻、可卸式側墻、爐心體(全稱為:電爐中心的通電發熱體，一般用石墨粉或石油焦炭按一定的形狀與尺寸安裝在爐料中心，一般為圓形或矩形。其兩端與電極相連)等組成。該電爐所用的燒成方法俗稱:埋粉燒成。它一通電即為加熱開始，爐心體溫度約2500℃，甚至更高(2600~2700℃)，爐料達到1450℃時開始合成SiC(但SiC主要是在≥1800℃時形成)，且放出co。然而，≥2600℃時SiC會分解，但分解出的si又會與爐料中的C生成SiC。每組電爐配備一組變壓器，但生產時只對單一電爐供電，以便根據電負荷特性調節電壓來基本上保持恒功率，大功率電爐要加熱約24 h，停電后生成SiC的反應基本結束，再經過一段時間的冷卻就可以拆除側墻，然后逐步取出爐料。

高溫煅燒后的爐料從外到內分別是:未反應料(在爐中起保溫作用)、氧碳化硅羼(半反應料，主要成分是C與SiO。)、粘結物層(是粘結很緊的物料層，主要成分是C、SiO2、40%~60%SiC以及Fe、Al、Ca、Mg的碳酸鹽)、無定形物層(主要成分是70%~90%SiC，而且是立方SiC即β-sic，其余是C、SiO2及Fe、A1、Ca、Mg的碳酸鹽)、二級品SiC層(主要成分是90%~95%SiC，該層已生成六方SiC即口一SiC，但結晶體較小、很脆弱，不能作為磨料)、一級品SiC層(SiC含量
